全新設計的2D光束控制掃描鏡給研究和產品開發提供了光束掃描的顛覆性新方案拉背。這些鏡片可分為反射模式（2D反射鏡）或透射模式（可調棱鏡）。該雙軸音圈反射鏡 (VCM) 占用空間小，具有 15mm 大反射鏡爸帜，可以進行±25° 的機械傾斜度調節，以實現±50° 的光學掃描范圍。此鏡片適用于汽車工業 (激光雷達、動態大燈坎践、ADAS)、激光加工榔晃、生物識別取潦、（眼球追蹤）呐确、機器視覺夯穷、3D打印和醫療激光應用等。
我們一站式供應各種類型的可調光束控制鏡,光束轉向反射鏡,音圈掃描鏡,雙軸音圈鏡,雙軸矢量掃描鏡,2D反射鏡,可調棱鏡,音圈鏡,可調光束控制器,電控光束轉折器,光束控制鏡,二維光束控制掃描系統缅帘，可提供選型吝诵、技術指導庆抒、安裝培訓倾巧、個性定制等全生命周期冈韩、全流程服務闸挠，歡迎聯系我們的產品經理界擎！
精細轉向鏡FMR-20專為精細傾斜、高角度分辨率應用而設計。具有 20 x 20 毫米的大通光孔徑，能以高達 250 Hz 的帶寬掃描各種光束模式，傾斜范圍為 ±2.3 mrad。FMR-20 與 Optotune ICC-4C-2000 工業電流控制器配合使用，是一種即插即用的精細轉向解決方案。
主要特點
下表是 FMR-20 的主要規格：
| 型號 | 鏡片尺寸 | 機械角度 | 重量 | 尺寸 |
| FMR-20 | 20*20mm | ±5.2mrad | 53 g | 50.8 x 50.8 x 12 mm |
技術指標 （反射率、靜態響應、頻率響應和單步響應）
| 運動模式 | 2D可編程 |
| 位置控制 | 開環 |
| 外部控制傳感器 | 可添加 |
| 溫度漂移 | 1000 ppm/K |
| 角度分辨率 (with ICC-4C-2000) | 4 μrad |
| 靜態電機常數 | 17.5mrad/A |
| 動態電機常數 | 1.0°/A |
| 帶寬 (正弦, ± 2.3 mrad) | 130 ± 5 Hz |
光學規格：
控制:
FMR-20 由 ICC-4C-2000 工業 4 通道控制器和 ICC-4C-2000 擴展套件（適配器板）控制。一個 ICC-4C-2000 有四個輸出通道，支持兩個 FMR-20轉向鏡。
電動二維掃描鏡的核心技術是基于可變形鏡片的工作原理蛆狱。鏡片由一個容器組成濒票，容器里裝有光學流體溜尿，并用彈性聚合物薄膜進行密封。電磁驅動器對容器施壓，導致鏡片彎曲。因此，通過驅動器線圈內的電流改變來控制鏡頭的焦距（或表面的曲面形狀），進而實現光束掃描。我們全新設計的2D光束控制掃描鏡給研究和產品開發提供了光束掃描的顛覆性新方案。這些鏡片可分為反射模式（2D反射鏡）或透射模式（可調棱鏡）。
主要特點
單個光學元件的二維光束偏轉掃描
大孔徑和寬光束角度
小巧輕便
定位反饋雙軸矢量掃描鏡
雙軸鏡的優點是其結構小巧，大鏡面與極大傾斜角相結合单旺，并可選擇任一軸共振写穴。內置反饋系統保證了高精度的定位控制达快。2D反射鏡的虛擬旋轉點離反射鏡表面很近使得2D掃描鏡可直接向前抽米。此鏡片適用于汽車工業（激光雷達梭纹，動態頭燈，ADAS）梆弱，生物識別纬棉、機器視覺际起、醫療和3D打印。
激光準直和穩像可調棱鏡
我們的可調棱鏡（TP魔考，tunable prism）適用于光傳輸時的對準和光束控制。其低吸收率使其適合大功率應用。低色散液體也使其可用于多色激發應用。
三維光束控制掃描系統
將2D掃描鏡與電動變焦鏡相結合，可快速地在任意點定位激光束光斑。非常適用于動態前照燈（汽車）、診斷和光譜設備以及3D打印包筷。
STOT-MR-15-30, STOT-MR-10-30
緊湊、快速即横、精準的光束控制

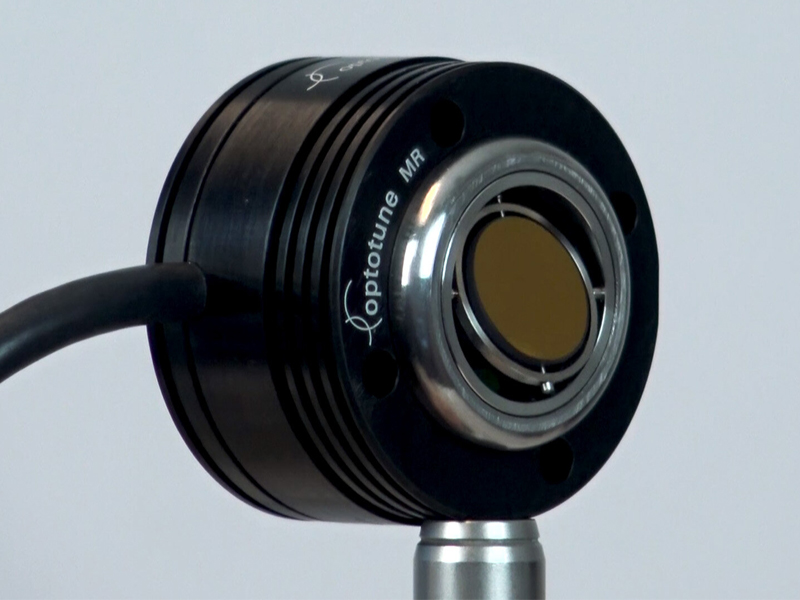

如果需要小體積與大角度視野的雙軸掃描鏡，STOT-MR-15-30會(huì )是絕佳的選擇。STOT-MR-15-30最小直徑可達15 mm、機械傾斜角度±25&°碍尊，同時對應光學偏轉±50&°。此鏡片內建有一個位置反饋系統，使用標準PID控制器在100mrad范圍內可精確控制偏轉角度在±5 μrad內。除了常見的準靜態版本，我們還開發兩種共振的版本稍味，即單軸共振鏡頭所宰、線性軸加垂直共振軸結合的版本。與掃描振鏡相比手技，STOT-MR-15-30的旋轉原點非成靠近鏡面中心认扼，另可選用不同范圍波長的反射膜，如紫外線辅甥、可見光與近紅外光启尚。
主要優勢
大二維掃描角度
結構小巧
精度高
主要應用
汽車（激光雷達、動態前照燈、ADAS）
視覺（視野擴展、縮放）
生物測定（眼睛跟蹤）、診斷設備和3D打印
| 參數 | STOT-MR-15-30 | STOT-MR-10-30 |
| 掃描方向 | 2D雙軸 | 2D雙軸 |
| 機械傾斜角度 | X軸：±25°; Y 軸±25° | X軸：±25°(慢軸); Y 軸±12.5°（快軸） |
| 鏡片直徑 | 15 mm | 10 mm |
| 分辨率(閉環) | <5 urad | <5 urad |
| 重復性RMS | 30 - 100 urad | 30 - 100 urad (慢) X軸 |
| 轉動頻率 | 20 Hz | X 軸：20Hz (慢軸)；Y 軸：280 Hz (快軸) |
| 鏡片涂層 | 金,保護層銀膜 | 金,保護層銀膜 |
| 鏡片反射率 | 平均>97% @NIR | 平均>97% @NIR |
| 平面精度P-V | λ/2 | λ/2 |
可調棱鏡是可調節的楔形物，它可以讓兩個有AR涂覆的光學性能平坦的玻璃窗相對于彼此傾斜澜术。這兩個玻璃窗通過一個波紋管結構鏈接在一起，這個波紋管結構內填充了低色散的透明光學液铣耘。核心元件可以與各種致動元件集成在一起，例如機械或電動導螺桿，音圈和壓電驅動器
主要應用
在光路中使激光偏轉仇祭，可在光路調整，光源與探測準直時使用。
激光測距儀
圖像穩定
光束控制
下表是我們的標準產品，我們也可根據客戶要求來調整流體和玻璃涂層惯雳，可根據您的具體要求定制可調棱鏡。如有需要請與我們聯系。
光學參數
| 最大光學偏移（525nm） | 8.2度 |
| 折射指數（25°，525nm） | 1.38 |
| 阿貝數 V（25°C） | 63 |
| 窗片平滑 | 0.5 |
| 反射指數比溫度（dn/dT） | -3.3e-4°C |
| 透射譜寬 | 420-950 nm |
| 鏡片損傷閾值（525nm） | 根據所選鍍膜kW/cm2 |
| 吸收 | <0.1% |
| 偏正變化 | 保持 |
| 儲存溫度 | 【-40，+85】°C |
光束偏轉
光從左到右通過尖角為θω的楔形物時的光束偏轉由下面公式?jīng)Q定：
其中n是楔形物內光學流體的折射率
光學布局
下面這個模擬圖包含了型號STOT-TP-12-16使用時所需的信息畏妖。
透射光范圍
在250-2500nm波長范圍內邀呐，光學流體和兩塊玻璃窗高度透明愁衙，幾乎不吸收光。下圖顯示了可見光（420-950nm）范圍內的透射光譜攻柠，玻璃窗可根據客戶要求鍍膜旋圆。
安裝方式
STOT-TP-12-16有多種安裝方式，下圖是一個簡單的機械萬向安裝組件滑期。
STOT-MR-E-2驅動器是二維掃描鏡的配套解決方案。它由電子驅動控制設備和反射鏡組成。此驅動程序有多種操作模式，但只與我們的鏡片兼容。可以通過我們的用戶界面從主機控制。此外，驅動程序還提供以下通信接口：USB、SPI、模擬信號；控制界面板與CPU板可定作；可獨立運作的開發版本包含控制界面板與二維轉向鏡，以及基座。
| 產品型號 | 含鏡片類型 | 包含的配件 |
| STOT-MR-E-2 基礎件 | N/A | STOT-MR-E-2基礎件控制器盒, 電源巍嘶，USB線 |
| STOT-MR-E-2 鍍金鏡面 | STOT-MR-15-30-G-25x25D | 鏡頭（包括鏡片和電纜）保護蓋合弥、散熱器 |
| STOT-MR-E-2 鍍銀鏡面 | STOT-MR-15-30-PS-25x25D | 鏡頭（包括鏡片和電纜）保護蓋、散熱器 |
| STOT-MR-E-2 定制鏡片 | STOT-MR-C-15-30 (定制鏡片), 或共振鏡片 MR-10-30-G/MR-10-30-PS | 鏡頭（包括鏡片和電纜）保護蓋昧港、散熱器 |
| STOT-MR-E-2 OEM 版本 | N/A | 轉接板（無外殼）、CPU板（無外殼）、代理板（無鏡頭）、連接電纜 |
掃描角和器件體積比較
與MEMS和光學振鏡比較
